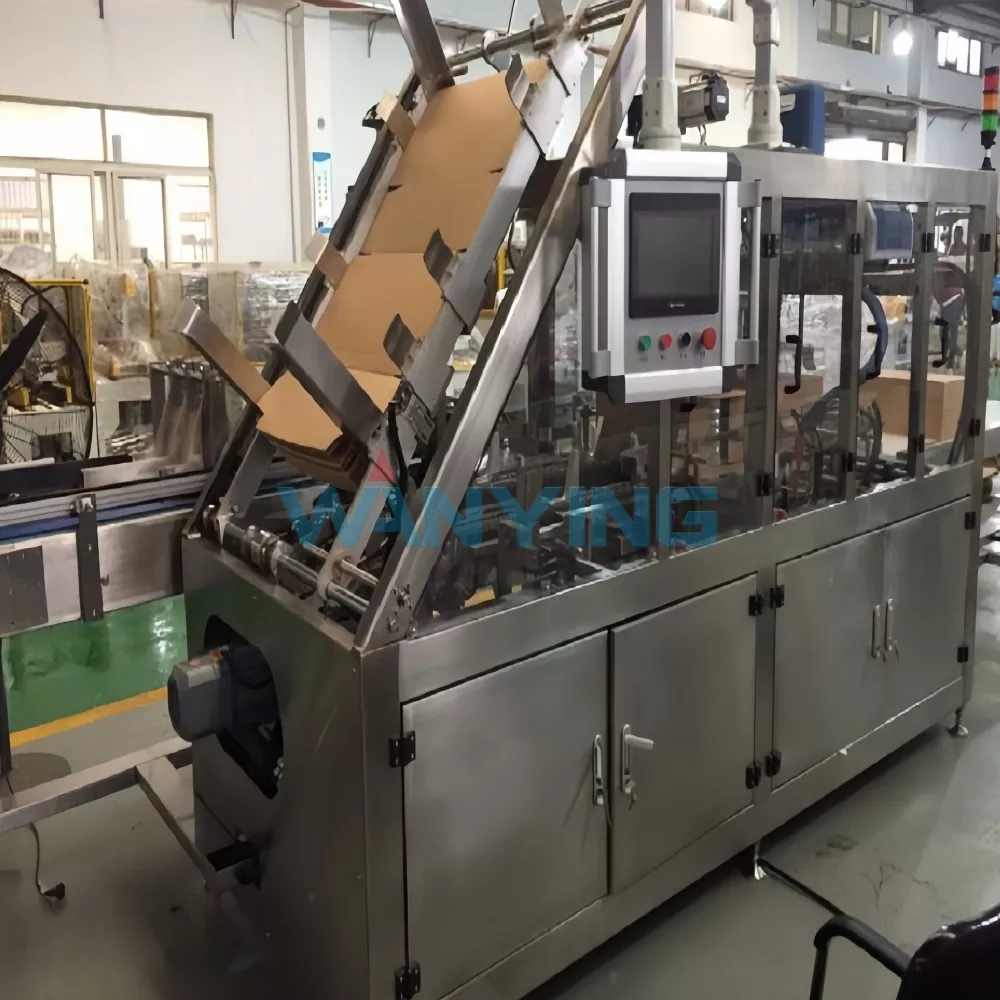

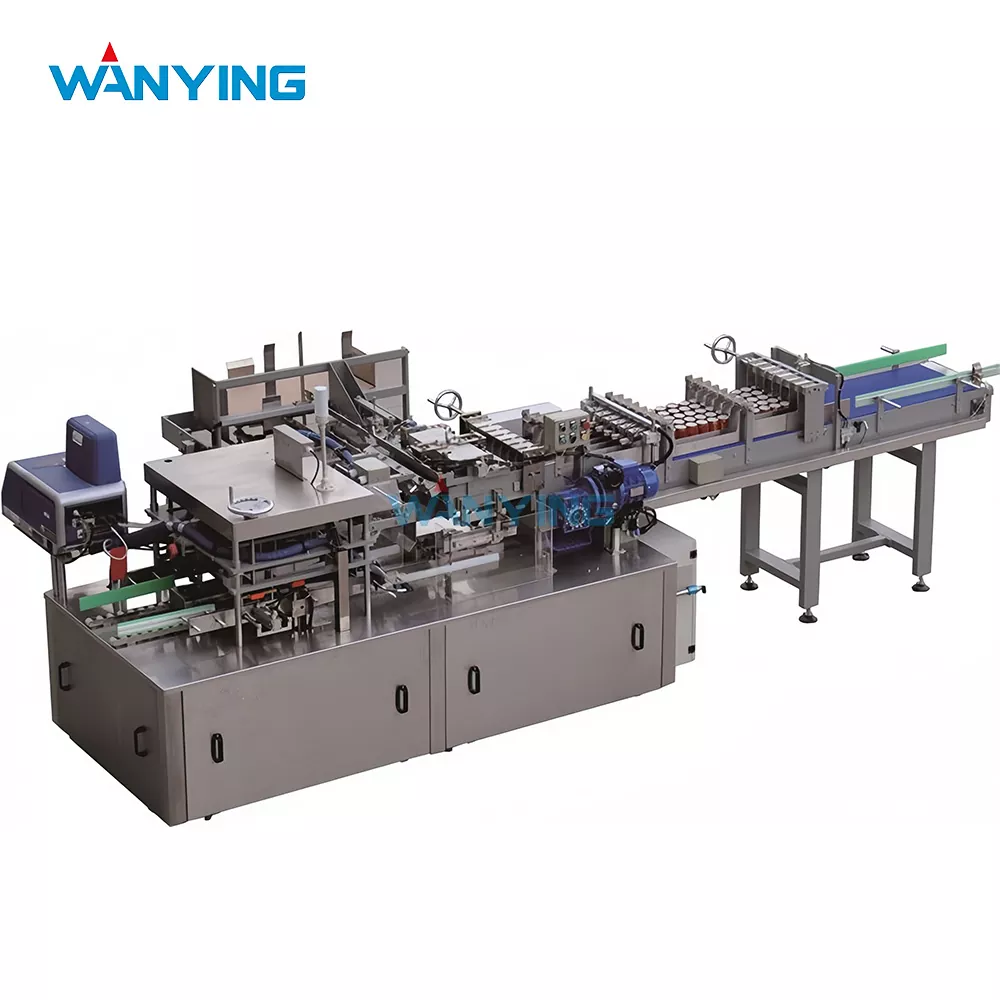

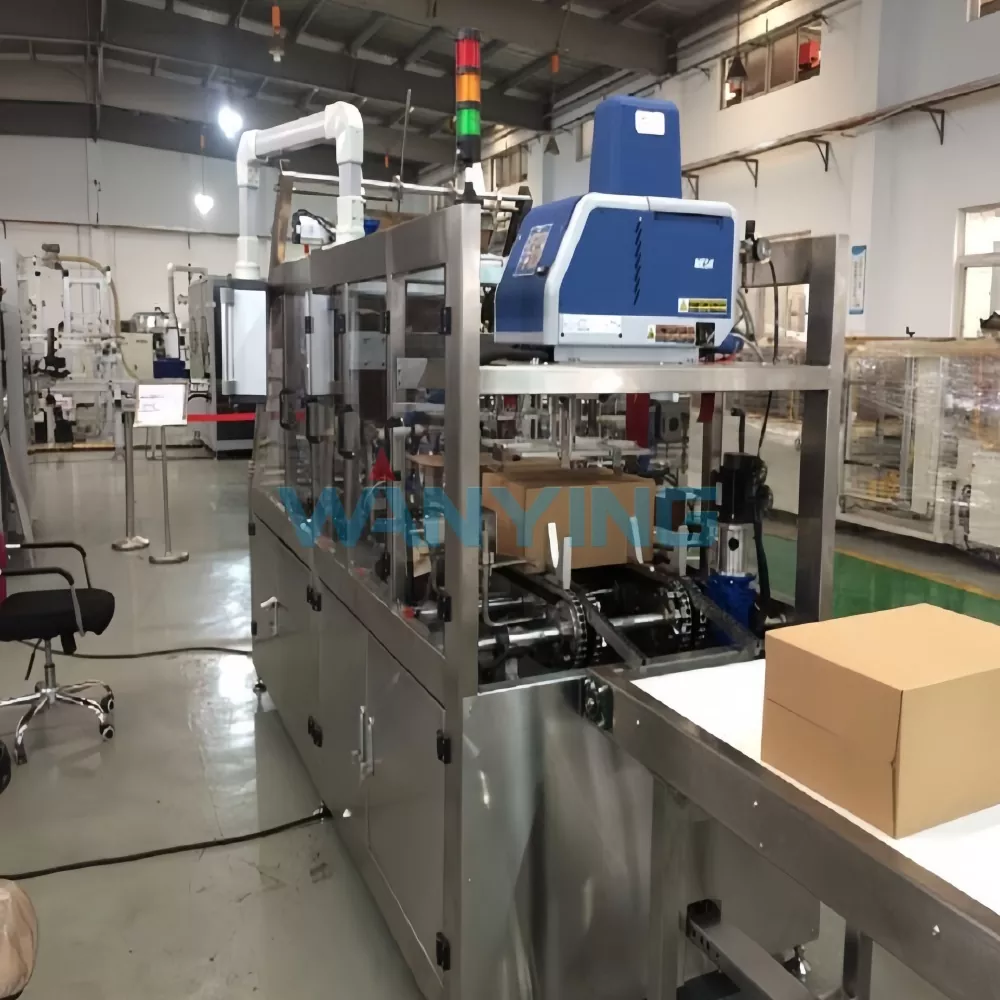

Einteiliger Wrap-Around-Kartonpacker

Diese Maschine verfügt über eine präzise Bewegungssteuerung und wird von weltweit anerkannten elektrischen Komponenten angetrieben. Sie liefert eine gleichbleibende Verpackungsqualität bei Geschwindigkeiten von bis zu 25–30 Kartons pro Minute, je nach Produkt und Kartongröße. Es eignet sich besonders für Glasflaschen, PET-Flaschen, Standbeutel und Produkte auf Kartonbasis, die häufig in Produktionslinien für Saft, Wasser, Soße und fermentierten Tofu vorkommen.

Als Hersteller mit über 1.300 Kundeninstallationen in China und Südostasien hat Wanying diese Ausrüstung durch jahrelanges Feedback vor Ort verfeinert und sie zu einem der anpassungsfähigsten und servicefreundlichsten Wrap-Around-Kartonpacker seiner Klasse gemacht.

Hauptmerkmale

1 Was ist ein einteiliger Wrap-Around-Kartonpacker?

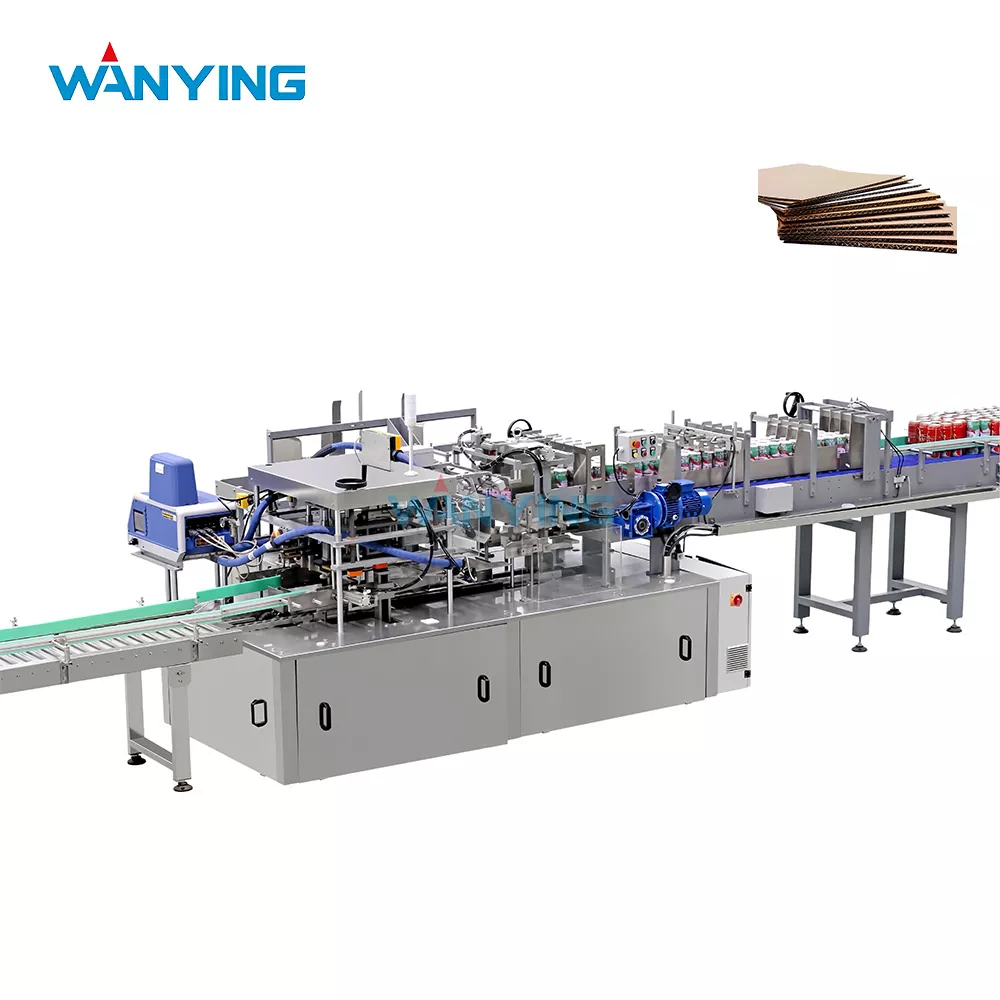

Ein einteiliger Wrap-Around-Kartonpacker verwendet einen einzelnen flachen Wellpappenzuschnitt, um eine zusammengestellte Produktgruppe zu umwickeln. Der Zuschnitt wird aus einem Magazin gezogen, gerillt und um die Produkte herum gefaltet, dann verklebt und komprimiert, um eine fertige Versandschachtel zu bilden. Dieses Design macht separate Kartonaufricht- und Bodenversiegelungsstationen überflüssig und reduziert den Platzbedarf und die mechanische Komplexität.

2 Hauptvorteile

3 Technische Daten (Standardmodell)

Erfahrung, Fachwissen, Autorität und Vertrauenswürdigkeit

1 Erfahrung – bewährt in anspruchsvollen Produktionsumgebungen

Wanying entwirft und fertigt seit 2006 Abfüll- und Verpackungsanlagen. Unser einteiliger Wrap-Around-Kartonpacker wurde als direkte Reaktion auf Kundenwünsche nach einer einfacheren, zuverlässigeren Alternative zu Kartonverpackungslinien mit mehreren Stationen entwickelt. In den letzten fünf Jahren haben wir über 120 Einheiten dieses Modells in Saftmolkereien, Gewürzfabriken und fermentierten Tofu-Anlagen eingesetzt. Realer Anwendungsfall 1 – Gewürzhersteller in Guangdong. Ein mittelgroßer Hersteller von Austernsauce und Erdnusssauce ersetzte seine bestehende Kombination aus Kartonaufrichter und Seitenverschließer durch einen einzigen Wrap-Around-Kartonpacker von Wanying. Ihre vorherige Linie erforderte drei Bediener pro Schicht und kam aufgrund der inkonsistenten Zufuhr der Zuschnitte häufig zu Staus. Nach der Installation:

· Der Arbeitsaufwand wurde von 3 auf 1 Bediener pro Schicht reduziert

· Die Fehlerquote bei der Gehäuseversiegelung sank von 4,2 % auf 0,6 %.

· Einsparung von Stellfläche – 6,5 m² stehen für zusätzlichen Lagerraum zur Verfügung

· Die Produktionsleistung wurde um 18 % gesteigert, ohne dass sich die Abfüllgeschwindigkeit vorab änderte

Der Kunde arbeitet jetzt in zwei Schichten täglich und verpackt 480-ml-Glasflaschen Austernsauce in 2×3 Kartons, wobei der Wechsel zwischen Soßen- und Essiglinien in weniger als 12 Minuten erledigt ist.

2 Fachwissen – Entwickelt für Vielseitigkeit und Haltbarkeit

Unser Engineering-Team ist auf maßgeschneiderte Kartonhandhabungslösungen für flüssige und halbflüssige Lebensmittelprodukte spezialisiert. Das Sammelsystem des Wrap-Around-Kartonpackers ist speziell dafür konzipiert, sowohl starre Behälter (Glasflaschen, PET-Gläser) als auch flexible Verpackungen (Standbodenbeutel, Doypacks) zu verarbeiten, ohne dass Verschlüsse oder Siegel beschädigt werden. Wichtige technische Entscheidungen, die unser Fachwissen widerspiegeln:

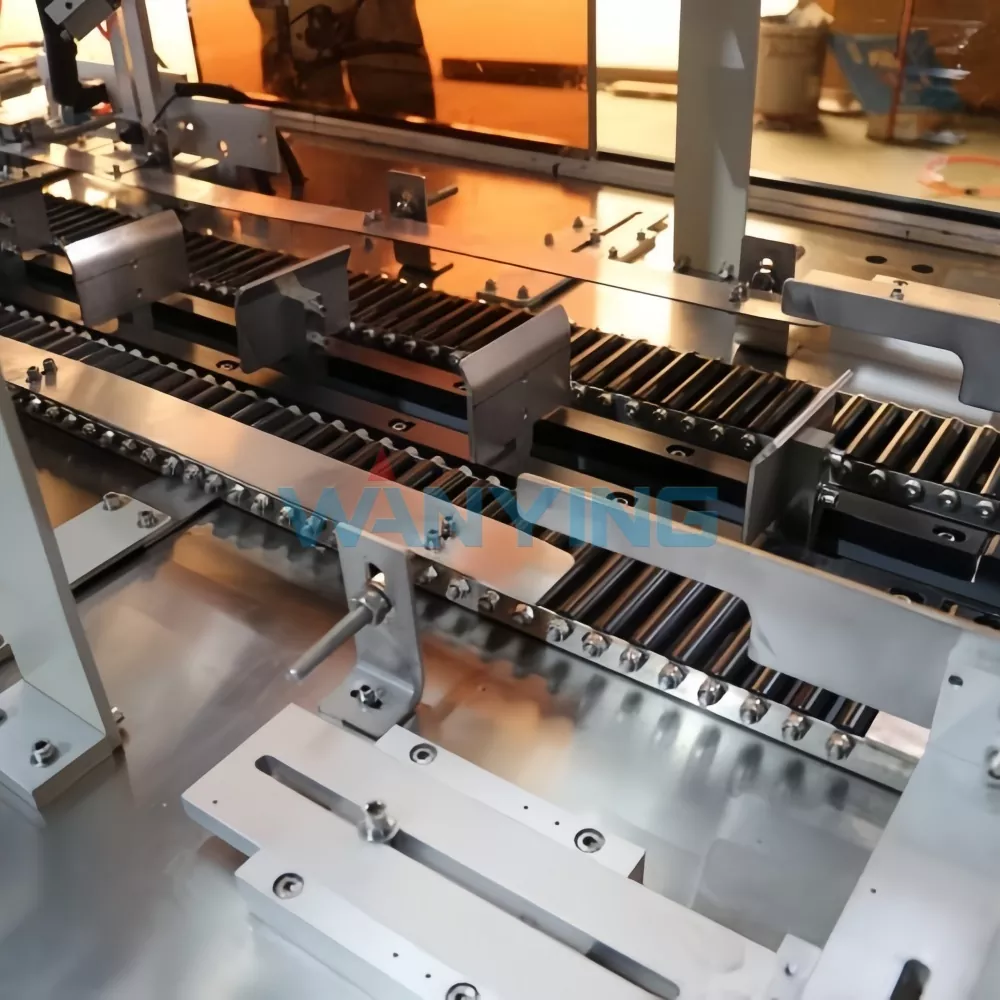

· Die doppelte Produktzuführung mit einstellbaren Bahnführungen sorgt für einen stabilen Produktabstand auch bei leichten Beuteln

· Die servogesteuerte Rohlingsentnahme verhindert Fehlzuführungen, die bei pneumatischen Pick-and-Place-Systemen häufig auftreten

· Der Overhead-Klebstoffapplikator mit automatischer Düsenreinigung reduziert die Wartungsausfallzeit auf einmal pro Woche

· Alle Verschleißteile (Ketten, Führungen, Formplatten) sind gehärtet und ohne Demontage des Hauptrahmens austauschbar

3 Autorität – Unterstützt durch erstklassige Komponentenlieferanten

Als Fabrik, die der Qualität auf Komponentenebene Priorität einräumt, bezieht Wanying wichtige elektrische und pneumatische Teile ausschließlich von weltweit führenden Unternehmen. Unsere Partnerschaft mit Siemens (SPS und HMI), Omron (Sensoren und Relais), Schneider Electric (Schaltkreisschutz) und AirTAC (Zylinder und Ventile) stellt sicher, dass jeder Wrap-Around-Kartonpacker internationalen Zuverlässigkeitsstandards entspricht. Wir halten außerdem mehrere technische Patente in Bezug auf Kartonzuschnittformung und Produktgruppierungsmechanismen, die in Branchenpublikationen zur Verpackungsautomatisierung zitiert werden.

4 Vertrauenswürdigkeit – transparente Qualitätssicherung

Jeder Kartonpacker in Wanying durchläuft:

· 72-Stunden-Dauerlauftest mit tatsächlichen Produktionsrohlingen und Produktmustern

· Klebebindungsfestigkeitstest gemäß ASTM D906-Standard

· Elektrische Sicherheitsprüfung (Erdung, Isolierung, Überstromschutz)

· Vollständige Maßkontrolle mittels Koordinatenmessgeräten

Wir gewähren 24 Monate Garantie auf Strukturteile und 12 Monate Garantie auf elektrische Komponenten. Über unser After-Sales-Portal ist auch Ferndiagnoseunterstützung verfügbar.

Schlüsselkomponenten und ihre Vorteile

Installations- und Betriebsvorteile

1 Platzsparende Stellfläche

Das All-in-One-Design ersetzt die traditionelle Drei-Maschinen-Kombination (Kartonaufrichter + Produktlader + Verschließer). Bei Anlagen mit begrenzter Grundfläche ist dies oft der entscheidende Faktor für die Wahl der Wrap-Around-Technologie.

2 Niedrigere Gesamtbetriebskosten

· Geringere mechanische Komplexität – weniger Motoren, Förderbänder und Sensoren bedeuten einen geringeren Ersatzteilbestand

· Einfachere Wartung – alle Schmierstellen sind leicht zugänglich; Die Reinigung des Leimsystems dauert weniger als 10 Minuten

· Energieeffizienz – Servomotoren arbeiten nur bei Bedarf, wodurch der Stromverbrauch im Vergleich zu rein pneumatischen Systemen um etwa 25 % gesenkt wird

3 Flexible Integration

Der Packer kann direkt integriert werden mit:

· Vorgeschaltete Flaschenaufteiler und -füller

· Nachgeschaltete Etikettiermaschinen, Tintenstrahldrucker und Palettierer

· Zentralisierte Produktionsmanagementsysteme über Ethernet/IP oder Profibus

Praxisnahe Anwendungsfälle – Branchenspezifische Anwendungen

Anwendungsfall 2 – Molkereiverarbeitungsanlage in der Inneren Mongolei. Ein regionaler Molkereiproduzent, der 200-ml-PET-Flaschen Trinkjoghurt verpackt, musste seine manuelle Kartonverpackungslinie modernisieren. Ihre größten Herausforderungen waren:

· Hohe Fluktuation und Schulungskosten

· Inkonsistente Verpackungsmuster, die beim Palettieren zu Kartonschäden führen

· Häufige Ausfallzeiten aufgrund nicht übereinstimmender Gehäusegrößen verschiedener Rohlingslieferanten

Von Wanying bereitgestellte Lösung:

· Einteiliger Wrap-Around-Kartonpacker mit servoverstellbarem Zuschnittsmagazin

· Integrierte Produktzusammenstellung für 3×4-Flaschenmuster

· Rezeptspeicher für drei verschiedene Flaschengrößen (200 ml, 350 ml, 500 ml)

Ergebnisse nach 6 Monaten:

· Die Verpackungsgeschwindigkeit wurde von 12 auf 26 Kartons/Minute erhöht

· Fallschadensrate von 5,1 % auf 0,3 % reduziert

· Eingesparte Arbeitskosten: ca. 180.000 Yen pro Jahr

· ROI innerhalb von 10 Monaten erreicht

Anwendungsfall 3 – Fabrik für fermentierten Bohnengallerte in Hunan. Fermentierter Bohnengallerte (Tofu) ist aus folgenden Gründen ein schwierig zu verpackendes Produkt:

· Gläser mit zerbrechlichem Hals

· Restsalzlösung, die Gehäuserohlinge benetzen kann

· Notwendigkeit einer schonenden Handhabung, um Produktbruch zu verhindern

Lösung: Wanying hat den Kartonpacker angepasst mit:

· Erweiterte Produktzuführungslänge für langsamere und schonendere Spurzusammenführung

· Teflonbeschichtete Formplatten, um eine Verunreinigung des Leims durch Feuchtigkeit zu verhindern

· Zusätzliche Komprimierungszeit für Kartons mit höherem Behältergewicht (bis zu 3 kg pro Karton)

Ergebnis:

· Kein Glasbruch nach 3 Betriebsmonaten gemeldet

· Die Qualität der Kartonkomprimierung wurde verbessert, wodurch die Rücksendungen von Händlern reduziert wurden

· Die Produktionslinie läuft jetzt während der zweiten Schicht unbeaufsichtigt und wird per Kamerasystem fernüberwacht

Anwendungsfall 4 – Abfüller für gereinigtes Wasser in YunnanEin mittelgroßer Wasserabfüller, der 550-ml-PET-Flaschen in 4×6 eingeschweißte Schalen verpackt, ist auf Wellpappkartons umgestiegen, um den neuen Einzelhandelsanforderungen gerecht zu werden. Sie brauchten einen Kartonpacker, der sowohl Schrumpfschalen als auch Vollverpackungskartons verarbeiten kann.Wanying-Lösung:

· Dual-Mode-Betriebsfähigkeit mit schnell austauschbaren Produktgruppierungsschienen

· Die gleiche Maschine verarbeitet jetzt Wrap-Around-Kartons für Supermarktbestellungen und Tray-Only-Verpackungen für Großhandelskunden

· Umrüstzeit: unter 8 Minuten

Häufig gestellte Fragen

F1: Welche Arten von Produkten und Behältern kann der Wrap-Around-Kartonpacker von Wanying verarbeiten?

A: Unser Kartonpacker ist mit einer Vielzahl starrer und halbstarrer Behälter kompatibel, darunter:

· Glasflaschen (alle Standardformen) – geeignet für Soßen, fermentierten Tofu, Saft

· PET-Flaschen – für Wasser, Milchgetränke und kohlensäurehaltige Getränke

· Standbodenbeutel – für Gewürze, flüssige Gesundheitsprodukte

· Kartons und Pappbecher – für Fertiggerichte oder Milchdesserts

Für ungewöhnliche Formen oder ultraleichte Behälter bieten wir maßgeschneiderte Zuführ- und Sortierdesigns an, um eine stabile Handhabung ohne Produktschäden zu gewährleisten.

F2: Wie lange dauert eine Formatumstellung und ist sie werkzeuglos möglich?

A: Der Wechsel des Standardformats (Kartongröße und Produktanordnung) dauert 10–15 Minuten, da die Führungsschienen und Formplatten manuell angepasst werden müssen. Die wichtigsten Einstellpunkte sind mit Handrädern und Positionsanzeigen ausgestattet, sodass für die meisten Änderungen kein Werkzeug erforderlich ist. Für Kunden, die täglich mehrere Formate verarbeiten, bieten wir optional einen Schnellwechselrahmen mit Speicherstopps an, der den Wechsel auf unter 5 Minuten reduziert.

F3: Welchen Kundendienst bietet Wanying für diese Maschine an?

A: Als Direktlieferant bietet Wanying umfassenden After-Sales-Support, einschließlich:

· Installation und Inbetriebnahme vor Ort durch unsere leitenden Ingenieure

· Bedienerschulung (2–3 Tage in Ihrer Einrichtung) zu routinemäßiger Wartung, Fehlerbehebung und Sicherheit

· Technischer Fernsupport per Telefon, Videoanruf oder VPN-Verbindung zur SPS der Maschine

· Ersatzteilversand innerhalb von 24 Stunden für kritische Komponenten (Sensoren, Riemen, Düsen)

· Jährliche vorbeugende Wartungsbesuche als Servicevertrag verfügbar

Alle Maschinen werden mit einem detaillierten Wartungshandbuch und einem vollständigen Satz elektrischer und mechanischer Zeichnungen für Ihr internes Team geliefert.

Warum sollten Sie Wanying als Ihren Case-Packer-Partner wählen?

Abschluss

Der einteilige Wrap-Around-Kartonpacker von Wanying bietet eine leistungsstarke Kombination aus kompaktem Design, zuverlässiger Leistung und betrieblicher Flexibilität, die speziell auf die Industrie für flüssige Lebensmittel, Milchprodukte und Gewürze zugeschnitten ist. Basierend auf jahrzehntelanger Abfüll- und Verpackungserfahrung, einem robusten Qualitätskontrollsystem und transparenten Kundenpartnerschaften bietet diese Maschine einen klaren Weg zu höherer Produktivität und niedrigeren Verpackungskosten. Ganz gleich, ob Sie eine manuelle Linie aufrüsten oder eine vollautomatische Anlage erweitern, Wanying bietet die technische Unterstützung und das After-Sales-Engagement, um eine reibungslose Integration und langfristigen Erfolg sicherzustellen.
